磁滯式電纜卷筒的應用與維護
發布時間：202023-10-23 16:09:00
在起重機械、港口設備及料場作業設備等大型移動設備中，要實現動力電源、控制電源或控制信號的可靠傳遞，通常都要用到卷纜裝置。

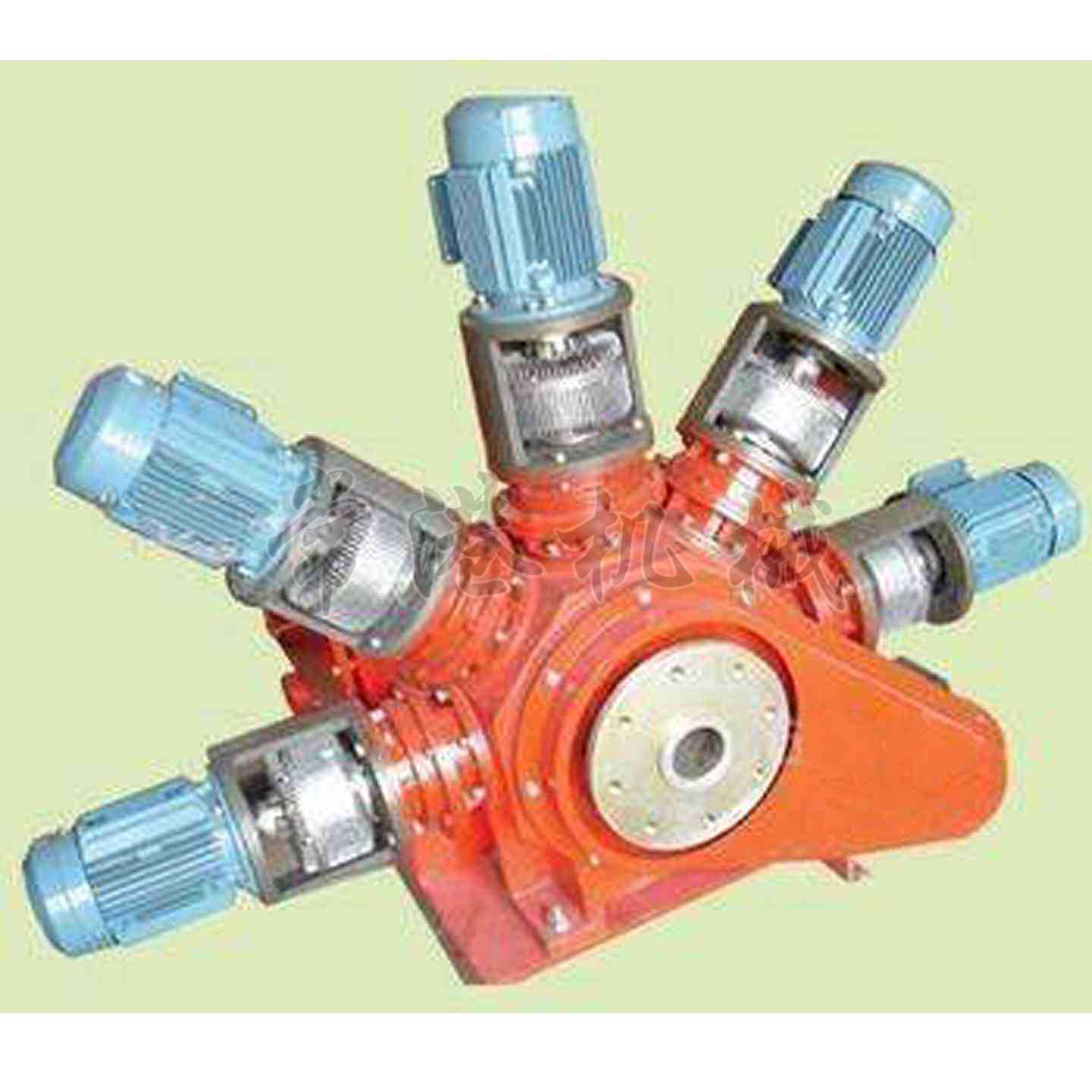

磁滯式電纜卷筒由電纜卷盤、行星齒輪箱、圓錐減速箱、卷筒集電器、轉數限位開關、磁滯聯軸器及電動機等零部件組成。
磁滯式電纜卷筒是由電動機將動力傳至磁滯聯軸器，再經減速后，將放大后的力矩傳至電纜卷盤進行工作。電纜卷筒工作時，電動機始終向收纜方向旋轉。當設備遠離供電電源點時，通過對電纜的拖拽克服磁滯聯軸器的磁場扭矩，使兩盤之間產生滑差，把卷盤上的電纜放開。由于“磁耦合”的存在，磁滯聯軸器的磁場扭矩將使電纜在放纜過程中始終保持張緊狀態當設備回行時，對電纜的拖拽力消除，電纜卷筒按照設定卷取方向收纜。
磁滯式電纜卷筒的安裝、使用與維護要點：
（1）電動機安裝時，要保證電動機轉向、單向軸
承轉向及卷筒收纜的轉向相一致。多臺驅動時，要保證多臺電動機轉向一致。為此，電動機安裝前應進行單獨的點動試驗。
（2）卷筒驅動電動機須隨主機行走機構同步啟動，而主機停止時，電纜卷筒須延遲5s,斷電。
（3）力矩的調整應大小適當，太大易使卷筒結構及電纜增加負載，太小易使電纜松脫。多臺驅動時，應盡量使各驅動器卷取力矩均衡。
（4）力矩的調整應使用專門的工具，并且要逐步進行，每次調整軸套轉動角度不得超過)#-。調整時不要超出其調整范圍，否則易使磁滯聯軸器損壞。
（5）行星齒輪箱的安裝與調試。
